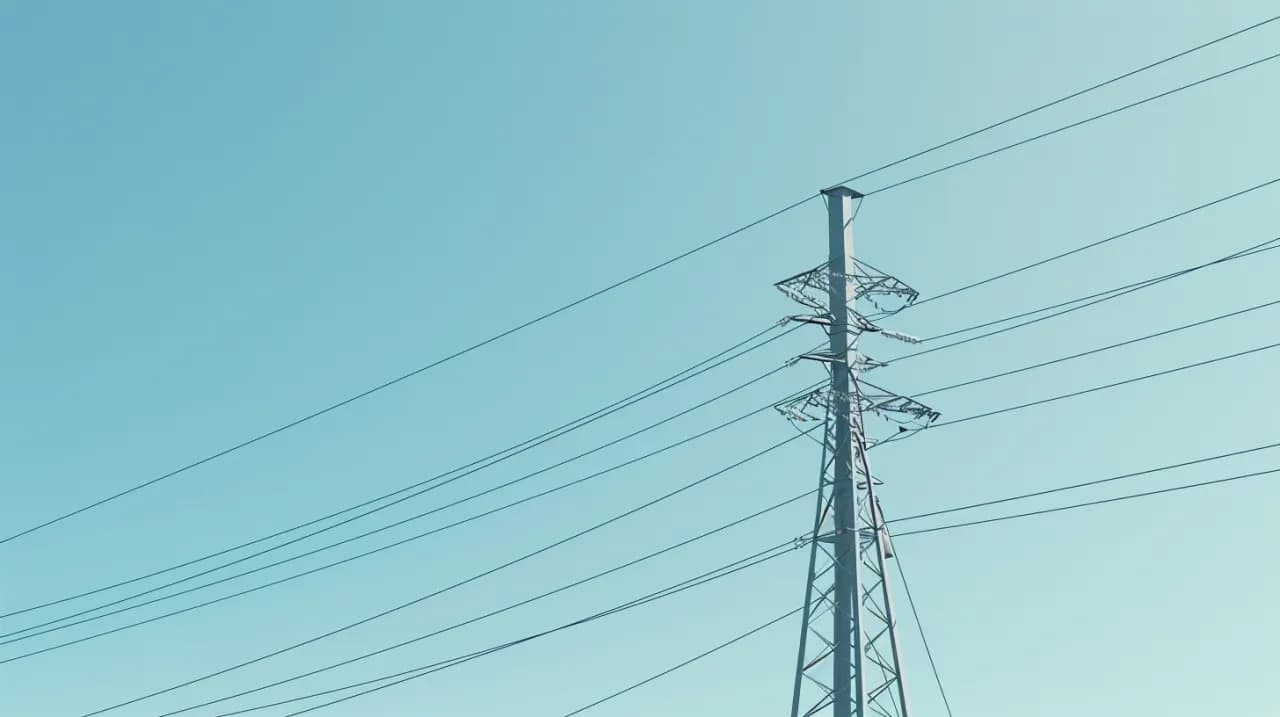

Słup średniego napięcia - Jakie są wymiary słupów średniego napięcia?

Roman Mazur10 czerwca 202410 min
Słup średniego napięcia - Jakie są wymiary słupów średniego napięcia?

Słup średniego napięcia to kluczowy element infrastruktury elektroenergetycznej, zapewniający stabilne przesyłanie energii elektrycznej na średnich dystansach. Wymiary tych konstrukcji są niezwykle istotne dla ich efektywności i bezpieczeństwa. W tym artykule zgłębimy temat wymiarów słupów średniego napięcia, analizując różne typy, materiały i czynniki wpływające na ich rozmiary. Poznasz kluczowe parametry, normy oraz praktyczne aspekty związane z projektowaniem i instalacją tych ważnych elementów sieci energetycznej.

Kluczowe wnioski:
  • Wysokość słupów średniego napięcia waha się zazwyczaj od 10 do 30 metrów, w zależności od terenu i przeznaczenia.
  • Szerokość i przekrój słupów są ściśle związane z ich wytrzymałością i obciążeniem, jakie muszą wytrzymać.
  • Materiały takie jak beton, stal i drewno są najczęściej stosowane do produkcji słupów średniego napięcia.
  • Warunki terenowe, takie jak ukształtowanie terenu czy narażenie na wiatr, znacząco wpływają na wymiary słupów.
  • Przestrzeganie norm i standardów jest kluczowe dla zapewnienia bezpieczeństwa i efektywności słupów średniego napięcia.

Rodzaje słupów średniego napięcia i ich typowe wymiary

Słupy średniego napięcia to kluczowe elementy infrastruktury elektroenergetycznej, które występują w różnych rodzajach i rozmiarach. Najczęściej spotykane typy to słupy przelotowe, narożne, odporowo-narożne i krańcowe. Każdy z nich pełni specyficzną funkcję w sieci i charakteryzuje się odmiennymi wymiarami.

Słupy przelotowe są najprostsze i najczęściej spotykane. Ich głównym zadaniem jest podtrzymywanie przewodów na prostych odcinkach linii. Typowe wymiary słupów średniego napięcia tego typu to wysokość od 10 do 14 metrów i szerokość podstawy około 0,4-0,6 metra.

Słupy narożne i odporowo-narożne są stosowane w miejscach zmiany kierunku linii. Ze względu na dodatkowe obciążenia, ich konstrukcja jest masywniejsza. Wysokość tych słupów może sięgać 16-18 metrów, a szerokość podstawy nawet 1-1,2 metra.

Słupy krańcowe, umieszczane na końcach linii napowietrznych, muszą wytrzymać jednostronne obciążenie. Ich wymiary są zazwyczaj największe spośród wszystkich rodzajów - wysokość może przekraczać 20 metrów, a szerokość podstawy dochodzić do 1,5 metra.

Warto pamiętać, że podane wymiary słupów średniego napięcia są orientacyjne i mogą się różnić w zależności od konkretnych warunków terenowych, obciążeń i wymagań projektowych. Każdy projekt linii energetycznej wymaga indywidualnego podejścia i dokładnych obliczeń.

Wysokość słupów średniego napięcia - kluczowe parametry

Wysokość słupów średniego napięcia jest jednym z najważniejszych parametrów wpływających na ich funkcjonalność i bezpieczeństwo. Standardowa wysokość tych konstrukcji waha się zazwyczaj między 10 a 30 metrów, przy czym najczęściej spotykane są słupy o wysokości 12-18 metrów.

Kluczowym czynnikiem determinującym wysokość słupa jest wymagana odległość przewodów od ziemi. Zgodnie z polskimi normami, minimalna wysokość zawieszenia przewodów nad ziemią dla linii średniego napięcia wynosi 5,5 metra dla terenów dostępnych dla pieszych i 6 metrów dla terenów dostępnych dla pojazdów.

Kolejnym istotnym parametrem jest rozpiętość między słupami. Im większa odległość między kolejnymi podporami, tym wyższe muszą być słupy, aby utrzymać odpowiedni zwis przewodów. Typowa rozpiętość dla linii średniego napięcia wynosi od 50 do 80 metrów, co przekłada się na wymiary słupów średniego napięcia.

Warto również wspomnieć o wpływie terenu na wysokość słupów. Na obszarach górzystych lub w miejscach, gdzie linia musi przechodzić nad przeszkodami (np. drogami, rzekami), stosuje się słupy o zwiększonej wysokości, nierzadko przekraczającej 20 metrów.

Przy projektowaniu wysokości słupów bierze się też pod uwagę warunki atmosferyczne, takie jak obciążenie śniegiem czy wiatrem. W regionach narażonych na ekstremalne warunki pogodowe, słupy średniego napięcia mogą być wyższe, aby zapewnić dodatkowy margines bezpieczeństwa.

Czytaj więcej: Projekt rekuperacji - Jak zaplanować instalację rekuperacji?

Szerokość i przekrój słupów średniego napięcia

Szerokość i przekrój słupów średniego napięcia są równie istotne jak ich wysokość. Te parametry mają kluczowe znaczenie dla stabilności i wytrzymałości konstrukcji. Typowa szerokość podstawy słupa waha się od 0,4 do 1,5 metra, w zależności od rodzaju słupa i jego funkcji w linii energetycznej.

Przekrój słupa jest ściśle związany z jego nośnością. Najczęściej spotykane są słupy o przekroju kwadratowym lub prostokątnym, ale stosuje się również konstrukcje o przekroju okrągłym lub wielokątnym. Wymiary słupów średniego napięcia w przekroju zależą od materiału, z którego są wykonane, oraz od obciążeń, jakim muszą sprostać.

Słupy betonowe często mają przekrój w kształcie litery "H" lub dwuteownika, co zapewnia im doskonałą stabilność przy stosunkowo niskiej masie. Szerokość takiego przekroju może wynosić od 0,3 do 0,6 metra. Słupy stalowe natomiast często mają konstrukcję kratownicową, której szerokość u podstawy może dochodzić nawet do 2 metrów.

Warto zauważyć, że słupy średniego napięcia zazwyczaj są zwężane ku górze. Taka konstrukcja pozwala na optymalne rozłożenie obciążeń i zmniejszenie masy słupa przy zachowaniu odpowiedniej wytrzymałości. Stosunek szerokości podstawy do szerokości wierzchołka może wynosić nawet 2:1.

Przy projektowaniu szerokości i przekroju słupów bierze się pod uwagę nie tylko obciążenia mechaniczne, ale także aspekty estetyczne i środowiskowe. Nowoczesne słupy średniego napięcia często mają smuklejsze sylwetki, co pozwala na lepsze wkomponowanie ich w krajobraz.

Materiały używane do produkcji słupów średniego napięcia

Wybór materiału do produkcji słupów średniego napięcia ma ogromny wpływ na ich wymiary i właściwości. Najczęściej stosowane materiały to beton zbrojony, stal oraz drewno. Każdy z nich ma swoje zalety i ograniczenia, które determinują końcowe wymiary słupów średniego napięcia.

Beton zbrojony jest najpopularniejszym materiałem ze względu na swoją trwałość i odporność na warunki atmosferyczne. Słupy betonowe mogą mieć różne kształty i wymiary, ale zazwyczaj są masywniejsze od stalowych odpowiedników. Ich typowa wysokość waha się od 10 do 18 metrów, a szerokość podstawy od 0,4 do 0,8 metra.

Stal jest drugim najczęściej używanym materiałem. Słupy stalowe są lżejsze od betonowych, co pozwala na osiąganie większych wysokości przy mniejszej szerokości podstawy. Typowe wymiary słupów średniego napięcia wykonanych ze stali to wysokość od 12 do 30 metrów i szerokość podstawy od 0,5 do 2 metrów w przypadku konstrukcji kratownicowych.

  • Beton zbrojony: trwały, odporny na warunki atmosferyczne, masywny
  • Stal: lekka, umożliwia większe wysokości, często w konstrukcji kratownicowej
  • Drewno: ekonomiczne, łatwe w transporcie i montażu, wymaga regularnej konserwacji
  • Kompozyty: nowoczesne, lekkie, odporne na korozję, ale drogie

Drewno, choć rzadziej stosowane w nowych instalacjach, wciąż znajduje zastosowanie w niektórych regionach. Drewniane słupy średniego napięcia są zazwyczaj niższe (do 14 metrów) i węższe (0,3-0,5 metra u podstawy) od betonowych czy stalowych odpowiedników. Ich główną zaletą jest niska cena i łatwość transportu.

Wpływ terenu na wymiary słupów średniego napięcia

Ukształtowanie terenu ma znaczący wpływ na wymiary słupów średniego napięcia. W zależności od topografii obszaru, na którym instalowana jest linia energetyczna, słupy mogą wymagać modyfikacji swojej wysokości, szerokości podstawy czy nawet ogólnej konstrukcji.

Na terenach płaskich słupy średniego napięcia mogą mieć standardowe wymiary, zazwyczaj mieszczące się w przedziale 12-18 metrów wysokości. Jednak w przypadku obszarów pagórkowatych lub górskich, wysokość słupów musi być odpowiednio dostosowana, aby utrzymać wymagany prześwit między przewodami a ziemią.

W dolinach lub na zboczach gór często stosuje się słupy o zwiększonej wysokości, nierzadko przekraczającej 20 metrów. Jednocześnie ich konstrukcja musi być wzmocniona, aby wytrzymać dodatkowe obciążenia związane z ukształtowaniem terenu i potencjalnymi ekstremalnymi warunkami pogodowymi.

Na terenach podmokłych lub o niestabilnym podłożu wymiary słupów średniego napięcia muszą uwzględniać konieczność głębszego i szerszego fundamentowania. W takich przypadkach szerokość podstawy słupa może być znacznie większa niż standardowa, dochodząc nawet do 2-3 metrów.

Warto również wspomnieć o wpływie przeszkód terenowych na wymiary słupów średniego napięcia. Gdy linia musi przechodzić nad drogami, rzekami czy innymi obiektami infrastruktury, stosuje się słupy o zwiększonej wysokości, często przekraczającej 25 metrów, aby zapewnić odpowiedni prześwit.

Normy i standardy dotyczące słupów średniego napięcia

Projektowanie i instalacja słupów średniego napięcia podlega ścisłym normom i standardom, które mają na celu zapewnienie bezpieczeństwa i efektywności sieci energetycznej. W Polsce głównym dokumentem regulującym te kwestie jest norma PN-E-05100-1:1998 "Elektroenergetyczne linie napowietrzne. Projektowanie i budowa."

Norma ta określa minimalne wymiary słupów średniego napięcia, uwzględniając takie czynniki jak wysokość zawieszenia przewodów nad ziemią, odległości między przewodami czy wymagane odstępy od obiektów. Przykładowo, minimalna wysokość zawieszenia przewodów nad ziemią dla linii średniego napięcia wynosi 5,5 metra dla terenów dostępnych dla pieszych i 6 metrów dla terenów dostępnych dla pojazdów.

Standardy dotyczą również materiałów używanych do produkcji słupów. Określają one wymagania dotyczące wytrzymałości, trwałości i odporności na warunki atmosferyczne. Na przykład, dla słupów betonowych stosuje się normę PN-EN 12843:2008 "Prefabrykaty betonowe. Maszty i słupy".

  • Minimalna wysokość zawieszenia przewodów: 5,5-6 metrów nad ziemią
  • Wymagana odległość między przewodami: zależna od napięcia, zazwyczaj 0,5-1 metr
  • Maksymalne dopuszczalne obciążenie wiatrem: określone dla każdego regionu Polski
  • Minimalna grubość powłoki cynkowej dla słupów stalowych: 70 mikrometrów

Warto podkreślić, że normy i standardy są regularnie aktualizowane, aby uwzględnić postęp technologiczny i nowe wymagania dotyczące bezpieczeństwa i ochrony środowiska. Dlatego projektanci i instalatorzy słupów średniego napięcia muszą być na bieżąco z najnowszymi regulacjami.

Przestrzeganie norm i standardów nie tylko zapewnia bezpieczeństwo, ale również wpływa na optymalizację wymiarów słupów średniego napięcia. Pozwala to na projektowanie konstrukcji, które są jednocześnie wytrzymałe, ekonomiczne i estetyczne, co jest szczególnie istotne w kontekście rosnącej świadomości ekologicznej i dążenia do minimalizacji wpływu infrastruktury energetycznej na krajobraz.

Podsumowanie

Słupy średniego napięcia to kluczowe elementy infrastruktury elektroenergetycznej. Ich wymiary są ściśle związane z funkcją, jaką pełnią w sieci, oraz warunkami terenowymi i atmosferycznymi. Wysokość, szerokość i przekrój słupów zależą od wielu czynników, takich jak rodzaj słupa, materiał wykonania czy obciążenia, jakim muszą sprostać.

Projektowanie i instalacja słupów średniego napięcia podlegają ścisłym normom i standardom, które zapewniają bezpieczeństwo i efektywność sieci energetycznej. Wymiary słupów muszą uwzględniać nie tylko aspekty techniczne, ale także estetyczne i środowiskowe. Nowoczesne rozwiązania pozwalają na optymalizację konstrukcji, co przekłada się na lepsze wkomponowanie słupów w krajobraz.

Najczęstsze pytania

Typowa wysokość słupów średniego napięcia waha się od 10 do 30 metrów, przy czym najczęściej spotykane są konstrukcje o wysokości 12-18 metrów. Konkretna wysokość zależy od wielu czynników, takich jak ukształtowanie terenu, wymagana odległość przewodów od ziemi czy rozpiętość między słupami.

Słupy średniego napięcia najczęściej wykonuje się z betonu zbrojonego, stali lub drewna. Każdy z tych materiałów ma swoje zalety i wady. Beton jest trwały i odporny na warunki atmosferyczne, stal umożliwia osiąganie większych wysokości, a drewno jest ekonomiczne i łatwe w transporcie. Wybór materiału wpływa na wymiary i właściwości słupa.

Ukształtowanie terenu ma znaczący wpływ na wymiary słupów średniego napięcia. Na terenach górzystych lub przy przeszkodach terenowych stosuje się wyższe słupy, często przekraczające 20 metrów. Na obszarach podmokłych konieczne jest szersze fundamentowanie. Projektanci muszą uwzględniać topografię, aby zapewnić odpowiedni prześwit i stabilność konstrukcji.

W Polsce głównym dokumentem regulującym wymiary słupów średniego napięcia jest norma PN-E-05100-1:1998. Określa ona minimalne wysokości zawieszenia przewodów, odległości między nimi oraz wymagane odstępy od obiektów. Istnieją też normy dotyczące materiałów, np. PN-EN 12843:2008 dla słupów betonowych. Przestrzeganie tych standardów zapewnia bezpieczeństwo i efektywność sieci.

Tak, wymiary słupów średniego napięcia mogą ulec zmianie w przyszłości. Postęp technologiczny, nowe materiały i metody produkcji, a także zmieniające się wymagania dotyczące bezpieczeństwa i ochrony środowiska mogą wpłynąć na optymalizację wymiarów. Dąży się do tworzenia konstrukcji bardziej smukłych i lepiej wkomponowanych w krajobraz, przy zachowaniu pełnej funkcjonalności.
