Moc czynna bierna i pozorna - Definicje oraz wzory obliczeń

Roman Mazur7 czerwca 2024
Moc czynna bierna i pozorna - Definicje oraz wzory obliczeń

Moc czynna, bierna i pozorna to kluczowe pojęcia w elektrotechnice, które każdy inżynier i pasjonat elektroniki powinien dobrze rozumieć. W tym artykule zagłębimy się w definicje tych trzech rodzajów mocy, poznamy wzory do ich obliczania oraz zrozumiemy, jak wpływają one na działanie urządzeń elektrycznych. Niezależnie od tego, czy jesteś studentem, profesjonalistą czy po prostu ciekawym świata, ta wiedza pomoże Ci lepiej zrozumieć zasady działania otaczających nas systemów elektrycznych.

Kluczowe wnioski:
  • Moc czynna, bierna i pozorna to trzy różne aspekty przepływu energii w obwodach elektrycznych.
  • Moc czynna reprezentuje rzeczywistą pracę wykonaną przez prąd, podczas gdy moc bierna oscyluje między źródłem a odbiornikiem.
  • Moc pozorna jest geometryczną sumą mocy czynnej i biernej, wyrażoną w jednostkach VA (wolt-amper).
  • Znajomość tych pojęć jest kluczowa dla efektywnego projektowania i zarządzania systemami elektrycznymi.
  • Optymalizacja stosunku mocy czynnej do biernej może znacząco wpłynąć na wydajność i koszty eksploatacji urządzeń elektrycznych.

Moc czynna, bierna i pozorna: Podstawowe pojęcia

W świecie elektrotechniki, moc bierna czynna i pozorna to fundamentalne pojęcia, które określają różne aspekty przepływu energii w obwodach elektrycznych. Zrozumienie tych koncepcji jest kluczowe dla efektywnego projektowania i zarządzania systemami energetycznymi.

Moc czynna, mierzona w watach (W), reprezentuje rzeczywistą pracę wykonaną przez prąd elektryczny. To energia, która jest faktycznie zużywana przez urządzenia elektryczne i przekształcana na inne formy energii, takie jak ciepło, światło czy ruch mechaniczny.

Moc bierna, wyrażana w warach (var), odnosi się do energii, która oscyluje między źródłem a odbiornikiem, nie wykonując użytecznej pracy. Choć nie jest bezpośrednio zużywana, jest niezbędna do działania niektórych urządzeń, szczególnie tych z elementami indukcyjnymi lub pojemnościowymi.

Moc pozorna, mierzona w woltamperach (VA), jest geometryczną sumą mocy czynnej i biernej. Reprezentuje całkowitą moc dostarczaną do obwodu, niezależnie od tego, czy jest ona efektywnie wykorzystywana, czy też oscyluje w systemie.

Różnice między mocą czynną, bierną i pozorną

Główna różnica między mocą czynną a bierną leży w ich praktycznym wykorzystaniu. Moc czynna wykonuje użyteczną pracę, podczas gdy moc bierna nie. Jednakże, moc bierna jest niezbędna do wytworzenia pola magnetycznego w silnikach i transformatorach.

Moc pozorna łączy w sobie oba te aspekty, dając pełny obraz obciążenia systemu elektrycznego. Jest to szczególnie ważne przy projektowaniu instalacji elektrycznych, gdzie musimy uwzględnić zarówno rzeczywiste zużycie energii, jak i dodatkowe obciążenie wynikające z przepływu mocy biernej.

W idealnym przypadku, cała dostarczana moc byłaby mocą czynną. W rzeczywistości jednak, ze względu na naturę wielu urządzeń elektrycznych, zawsze występuje pewien udział mocy biernej. Stosunek mocy czynnej do mocy pozornej określa się mianem współczynnika mocy (cos φ).

Zrozumienie tych różnic jest kluczowe dla optymalizacji systemów elektrycznych. Dążymy do maksymalizacji wykorzystania mocy czynnej przy jednoczesnym minimalizowaniu mocy biernej, co przekłada się na wyższą efektywność energetyczną i niższe koszty operacyjne.

Czytaj więcej: Klimakonwektor ścienny - Wady i zalety tego rozwiązania w domu

Wzory do obliczania mocy czynnej, biernej i pozornej

Znajomość moc czynna bierna i pozorna wzory jest niezbędna dla inżynierów i techników pracujących z systemami elektrycznymi. Oto podstawowe formuły:

  • Moc czynna (P): P = U * I * cos φ
  • Moc bierna (Q): Q = U * I * sin φ
  • Moc pozorna (S): S = U * I

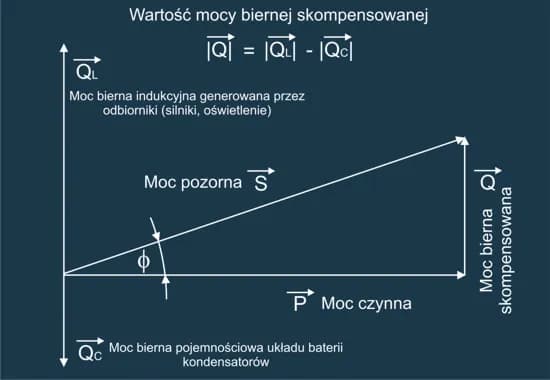

  • Trójkąt mocy: S² = P² + Q²

Gdzie U to napięcie, I to natężenie prądu, a φ (fi) to kąt przesunięcia fazowego między napięciem a prądem. Trójkąt mocy obrazuje geometryczną zależność między mocą czynną, bierną i pozorną.

W praktyce, często korzystamy z tych wzorów w różnych konfiguracjach, w zależności od dostępnych danych i poszukiwanych wartości. Na przykład, znając moc czynną i współczynnik mocy, możemy obliczyć moc bierną i pozorną.

Warto pamiętać, że w systemach trójfazowych, wzory te ulegają modyfikacji. Dla układu trójfazowego symetrycznego, moc czynna wynosi P = √3 * U * I * cos φ, a moc bierna Q = √3 * U * I * sin φ.

Znaczenie mocy czynnej, biernej i pozornej w energetyce

Zdjęcie Moc czynna bierna i pozorna - Definicje oraz wzory obliczeń

W sektorze energetycznym, zrozumienie i kontrola mocy biernej czynnej i pozornej ma kluczowe znaczenie dla efektywnego funkcjonowania sieci elektrycznych. Moc czynna jest tą, za którą płacą konsumenci i która wykonuje użyteczną pracę. Jest ona głównym celem produkcji i dystrybucji energii elektrycznej.

Moc bierna, choć nie wykonuje bezpośredniej pracy, jest niezbędna do działania wielu urządzeń, szczególnie tych z elementami indukcyjnymi, jak silniki czy transformatory. Jednakże, nadmiar mocy biernej w sieci może prowadzić do zwiększonych strat przesyłowych i spadków napięcia.

Moc pozorna jest istotna przy projektowaniu i eksploatacji systemów elektroenergetycznych. Określa ona całkowite obciążenie sieci i musi być uwzględniana przy doborze przekrojów przewodów, mocy transformatorów czy zabezpieczeń.

Operatorzy sieci elektroenergetycznych stale monitorują i regulują przepływ mocy biernej w systemie. Stosują różne metody kompensacji mocy biernej, aby utrzymać jej optymalny poziom, co przekłada się na stabilność napięcia, zmniejszenie strat przesyłowych i ogólną poprawę efektywności systemu.

Praktyczne zastosowania mocy czynnej, biernej i pozornej

Znajomość mocy biernej czynnej i pozornej ma szerokie zastosowanie w praktyce inżynierskiej. W przemyśle, analiza tych parametrów pozwala na optymalizację pracy maszyn i urządzeń, co przekłada się na oszczędności energii i redukcję kosztów operacyjnych.

W budownictwie, przy projektowaniu instalacji elektrycznych, uwzględnienie wszystkich rodzajów mocy jest kluczowe dla prawidłowego doboru przekrojów przewodów, zabezpieczeń i transformatorów. Pozwala to uniknąć przeciążeń i zapewnić bezpieczną i efektywną pracę całego systemu.

W energetyce odnawialnej, zwłaszcza w przypadku farm wiatrowych i słonecznych, kontrola mocy biernej jest istotna dla utrzymania stabilności sieci. Nowoczesne inwertery w tych instalacjach mają możliwość regulacji mocy biernej, co pomaga w integracji źródeł odnawialnych z siecią elektroenergetyczną.

W diagnostyce i konserwacji urządzeń elektrycznych, pomiary mocy czynnej, biernej i pozornej dostarczają cennych informacji o stanie i efektywności pracy urządzeń. Nagłe zmiany w tych parametrach mogą wskazywać na problemy techniczne wymagające interwencji.

Optymalizacja zużycia mocy czynnej, biernej i pozornej

Optymalizacja zużycia różnych rodzajów mocy jest kluczowa dla efektywności energetycznej. Głównym celem jest maksymalizacja wykorzystania mocy czynnej przy jednoczesnej minimalizacji mocy biernej. Można to osiągnąć poprzez różne metody i technologie.

Jedną z najskuteczniejszych metod jest kompensacja mocy biernej. Polega ona na instalacji urządzeń, takich jak baterie kondensatorów lub dławiki, które generują moc bierną przeciwną do tej, która występuje w systemie. Dzięki temu zmniejsza się całkowity przepływ mocy biernej w sieci.

Stosowanie energooszczędnych urządzeń i technologii, takich jak silniki o wysokiej sprawności czy oświetlenie LED, również przyczynia się do optymalizacji zużycia mocy. Te rozwiązania charakteryzują się lepszym współczynnikiem mocy i mniejszym zapotrzebowaniem na moc bierną.

  • Regularne audyty energetyczne pomagają identyfikować obszary nieefektywnego zużycia energii.
  • Systemy zarządzania energią umożliwiają ciągłe monitorowanie i optymalizację zużycia mocy.
  • Edukacja personelu w zakresie efektywnego wykorzystania energii może przynieść znaczące oszczędności.

Pamiętajmy, że optymalizacja zużycia mocy to proces ciągły. Wymaga on regularnej analizy, dostosowywania strategii i wdrażania nowych technologii. Jednakże, korzyści w postaci niższych rachunków za energię i zmniejszonego wpływu na środowisko czynią te wysiłki niezwykle wartościowymi.

Podsumowanie

Zrozumienie pojęć mocy czynnej, biernej i pozornej jest kluczowe dla efektywnego zarządzania systemami elektrycznymi. Każdy rodzaj mocy pełni istotną rolę w funkcjonowaniu urządzeń i instalacji, a ich wzajemne relacje wpływają na wydajność całego systemu energetycznego.

Znajomość wzorów na moc czynną, bierną i pozorną umożliwia dokładne obliczenia i analizy, co jest niezbędne przy projektowaniu i optymalizacji instalacji elektrycznych. Praktyczne zastosowanie tej wiedzy prowadzi do znaczących oszczędności energii i poprawy efektywności w różnych dziedzinach przemysłu i gospodarki.
